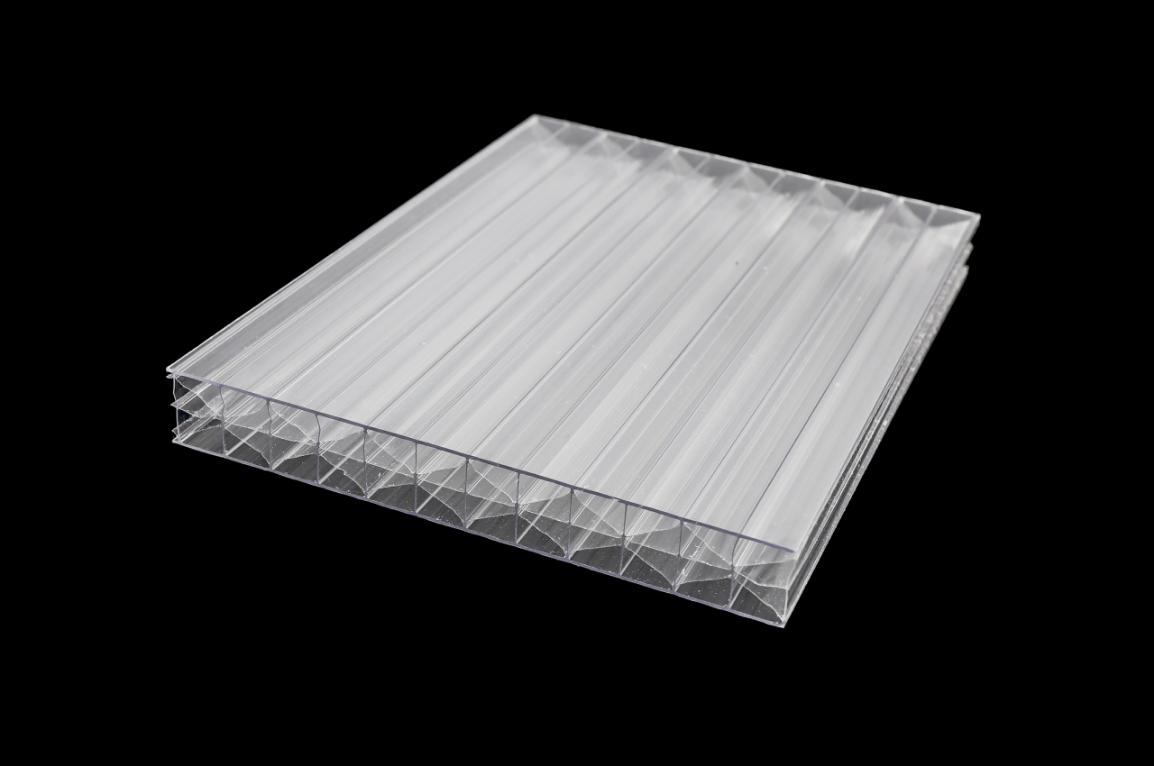

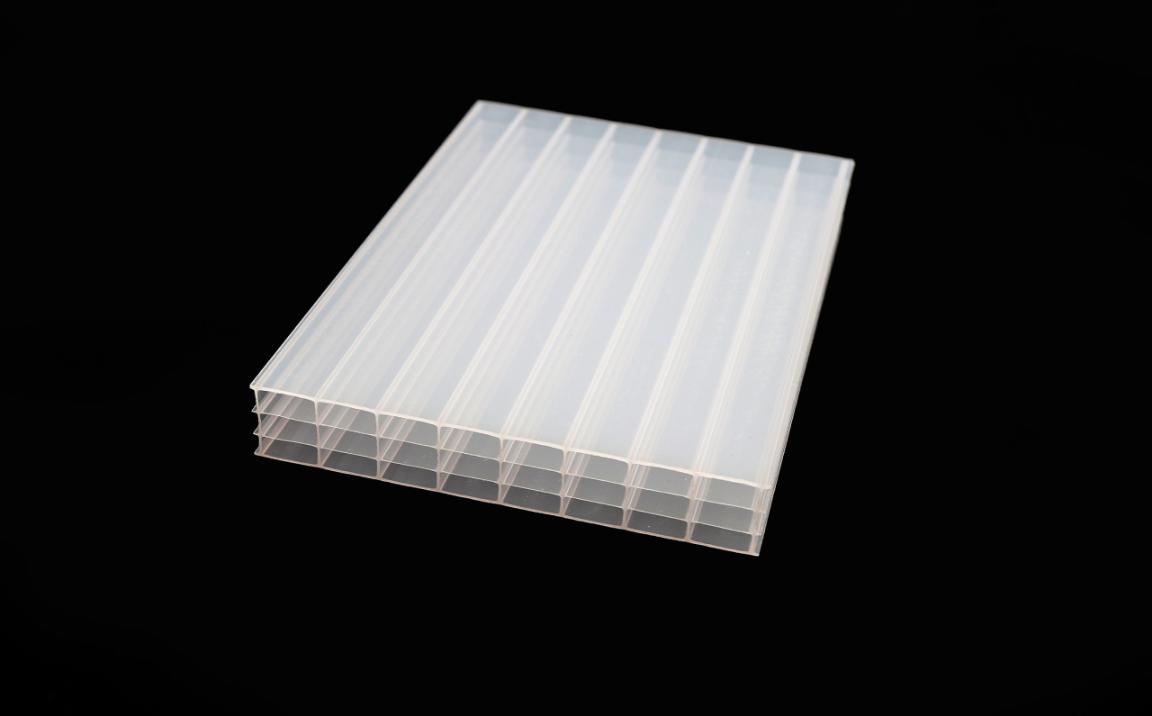

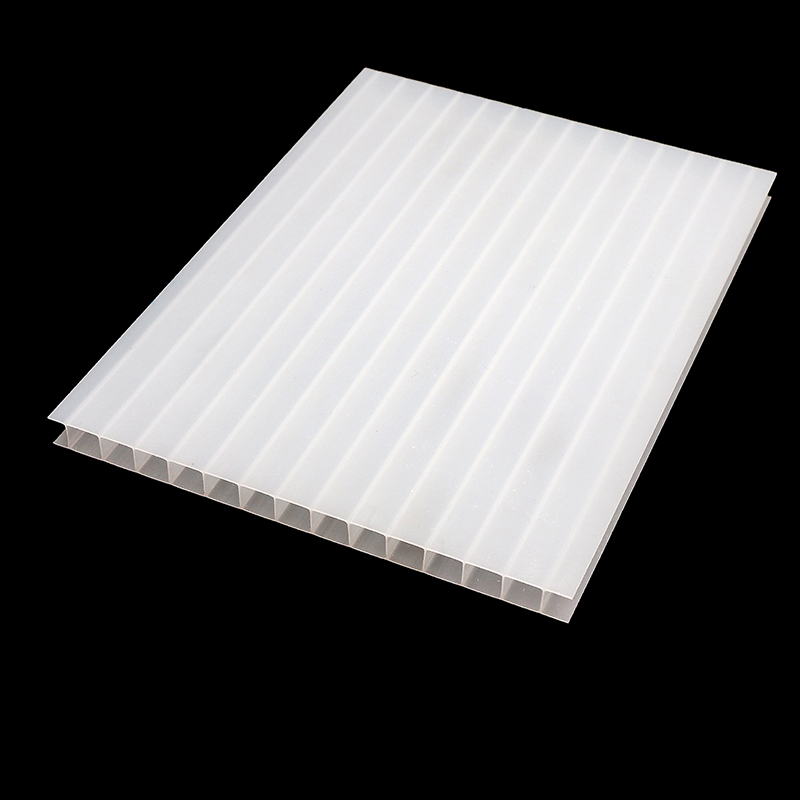

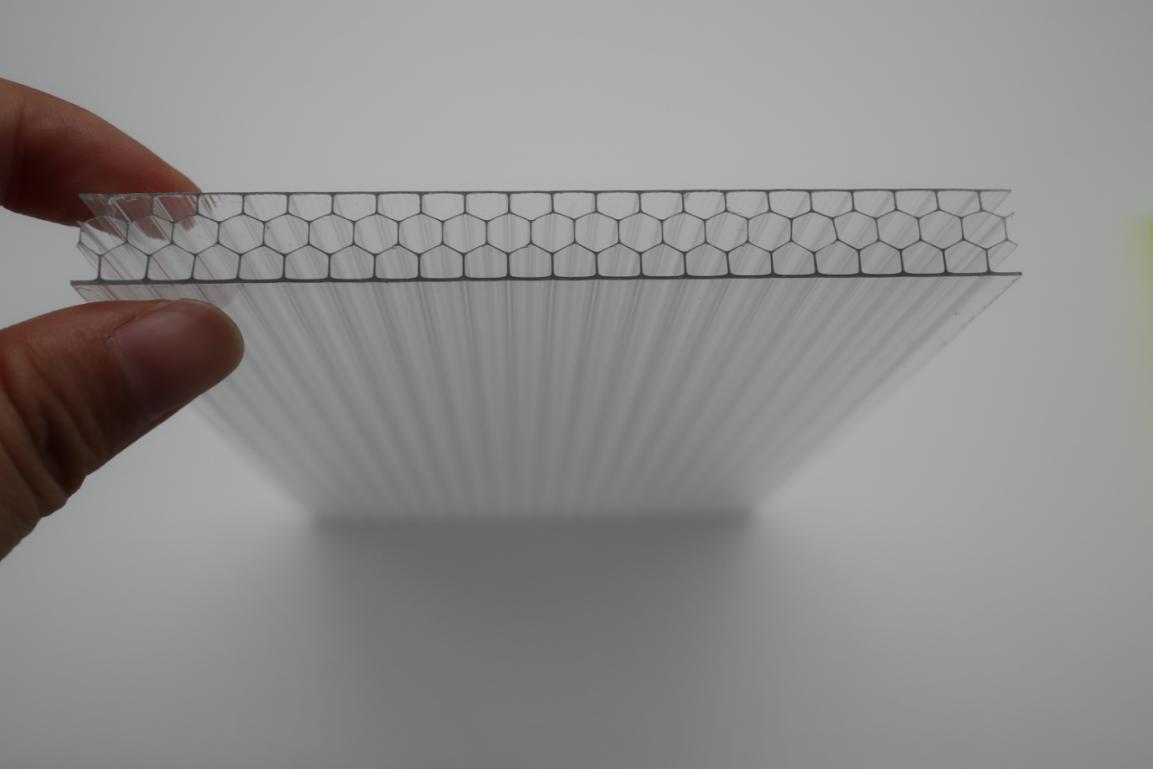

随着近几年我国管廊建设井喷式发展，管廊工程越来越常见。在施工过程中，管廊模板一般选用木模板。虽然该模板体系具有施工灵活、易拼装、造价低等优点，但同时也存在混凝土面观感质量不好、浪费木材、不环保等不足。PC小格阳光板（即聚碳酸酯密肋中空板）配合快拆体系，不但面板重量小，支架体系更简洁，而且混凝土外观质量也更好。因此，PC小格阳光板在综合管廊结构中的应用越来越广泛。如何在保证安全和质量的前提下更好地发挥PC小格阳光板的功能，就成了非常关键的问题。

导墙模板施工

底板及导墙模板安装

　　在基层上弹好墙体定位线与水平标高点；钢筋绑扎完毕后，根据墙边线与水平标高焊制水平与垂直钢筋支架，焊制导墙倒角处拉结丝杆，外墙做好支撑桩（用木方或钢管打入地下）；安装底板、导墙模板，用回形销进行连接。根据墙体厚度采用三节式止水螺栓,保证侧墙模板在加固后的截面尺寸准确；导墙加固延长方向拉线校正，导墙外墙用钢管打斜撑，控制导墙外墙垂直平整。

导墙模板加固

　　导墙外侧支设3道横向背楞；内侧2道横向背楞；内外侧竖背楞间距均为1.8m，外侧顶斜撑。导墙端头设1道竖向背楞、1道斜撑。底板端头2道横向背楞。

　　导墙浇筑完成后，只拆除口部三角模板，其余模板不进行拆除，直接在上面进行墙体模板的支设，导墙模板与二次墙体模板用卡扣连接。导墙模板不拆模会避免二次墙体模板与导墙混凝土面的间隙，就不会产生二次墙体浇筑时胀模和漏浆现象。

侧墙顶板模板施工

侧墙模板安装

　　安装墙体模板前，根据标高控制点在导墙上弹好底板面高500mm的水平线。所有模板拼装之前，必须对板面进行全面清理，擦拭干净 。按配模图纸编号依次拼装好墙体模板，用回形销进行连接。墙体模板拼装完成后安装背楞。

　　安装时应由两人在侧墙的两侧同时进行,背楞及对拉螺栓安装必须紧固牢靠，用力得当，不得过紧或过松，严禁背楞弯曲变形。墙体模板、背楞安装完成后，用斜撑调节墙体垂直度。模板偏差在规范许可范围内，如遇模板累计偏差 ,用海绵条、20mm，30mm，40mmPC板条补充。

顶板模板安装

　　安装完墙模后，安装顶板模板。按配模图编号从角部开始，依次拼装标准顶板模板，直至顶板模板全部拼装完成，盘扣支撑应垂直，无松动。

模板测量校正与检查

　　墙模板加固完成后，挂线坠检查墙的垂直度，并进行校正，在墙两侧的对应部位加顶斜撑，斜撑一端固定在背楞上，另一端固 定在支架上，以保证墙垂直度在浇筑混凝土时不会偏移。墙垂直度偏差应控制在5mm范围内。

　　模板加固及校正完成后应进行自检，检查螺栓、回形销是否遗漏，是否紧固，特别重点检查墙的垂直度、墙的截面尺寸是否符合要求。自检无误后通知监理单位验收。

板除施工要点

拆除侧模

　　当混凝土强度达到2.5MPa，即可拆除侧模。先拆除斜撑，后松动、拆除对拉螺栓 ;拆除对拉螺栓时，用扳手松动螺母 ,取下螺母垫片，拆除背楞，取下三节式止水螺栓的外露部分。再拆除模板连接的回形销，用撬棍撬动模板下口，使模板和墙体脱离。拆下的模板和配件及时清理，并搬运至下一施工段。模板拆除时注意防止损伤结构的棱角部位。

拆除顶板早拆模板

　　当混凝土浇筑完成后强度达到设计强度的50%后方可拆除顶板模。顶板模拆除前先按设计方案认定保留的养护支撑和早拆支撑，在确认养护支撑及其上的主梁和养护模板保持原样、不得松动的前提下，将早拆的支架及其上的矩形钢管主梁拆除，再拆除早拆模板的回形销,然后可以拆除模板。

拆除养护支撑

　　养护支撑的拆除应符合混凝土工程施工质量验收规范关于底模拆除时的混凝土强度要求，根据留置的拆模试块来确定养护支撑的拆除时间。


　　以往的管廊结构施工时，通常采用木模板，费时费力，外观效果差，成本高。选择PC小格阳光板作为模板后，管廊结构工程造价经济、施工方便、工程质量好，极具推广价值。
